PV Montagesystem für begrünte Flachdächer

TRITON flora:
Gründachsystem

TRITON flora ist ein aerodynamisch optimiertes,
durchdringungsfreies PV Montagesystem für
extensiv begrünte Flachdächer.

Direkt mit einem Experten in Kontakt treten

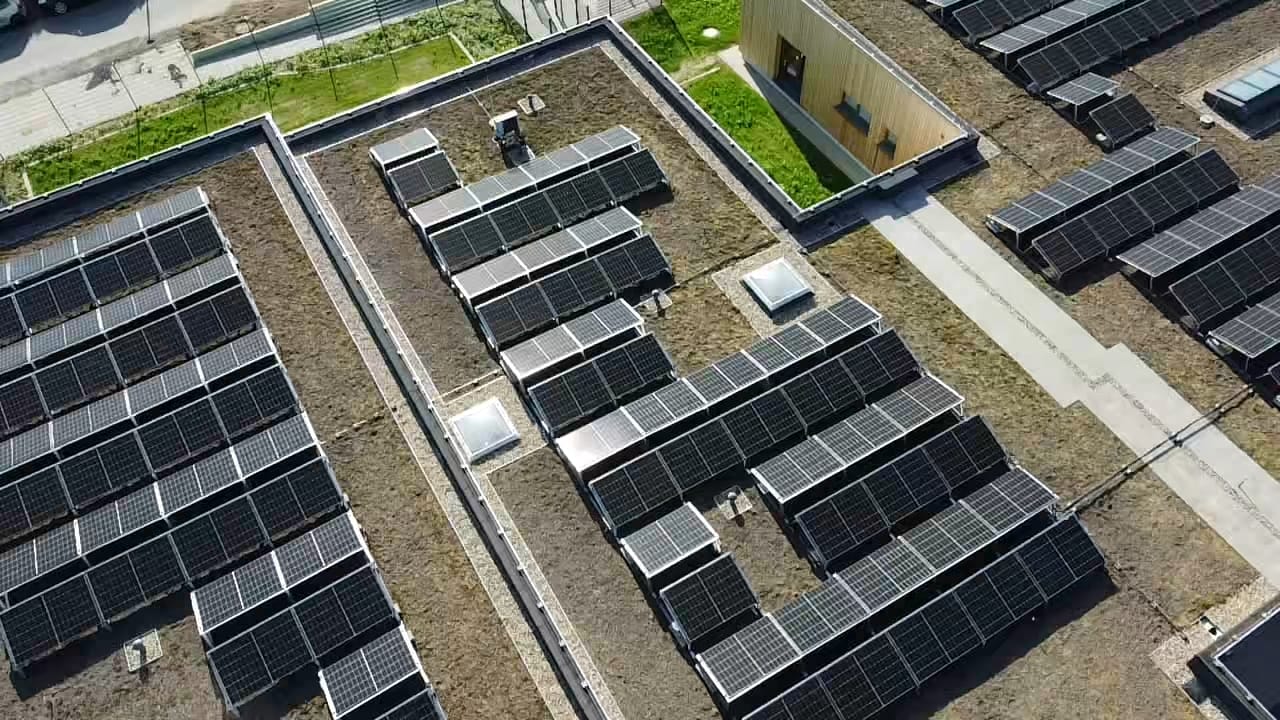

Photovoltaik auf begrünten Flachdächern.

Ein Flachdach extensiv oder intensiv zu begrünen bietet viele Vorteile. Gründacher isolieren auf natürliche Weise und senken dabei gleichzeitig die Temperaturen in der Umgebung. Die Luftqualität verbessert sich signifikant und der Energieverbrauch des Gebäudes wird gesenkt. Gleichzeitig tragen Gründächer zur Biodiversität bei, indem sie einen Lebensraum für Pflanzen und Tiere bereitstellen.

Wird auf das Gründach zusätzlich eine Photovoltaikanlage installiert, verbessert sich die Ökologiebilanz des Gebäudes weiter und es enstehen zusätzlich ökonomische Vorteile. Wichtig bei der Montage von PV auf Gründächern ist eine ausreichende Höhe und ein entsprechender Abstand der Aufständerungen, damit die Pflanzen auf dem Gründach optimal wachsen und einfach gepflegt werden können.

Werkzeugarme und spanlose Montage mit Steckbolzenverbindungen

Idealer Reihen- und Höhenabstand für Wachstum und Pflege der Plflanzen

Aerodynamisch optimiert für ballastarmes Gesamtsystem und Standsicherheit

Durchdringungsfreie Montage, projektspezifische Ballastierungsberechnung

TRITON flora: Innovative PV Aufständerung für Gründächer.

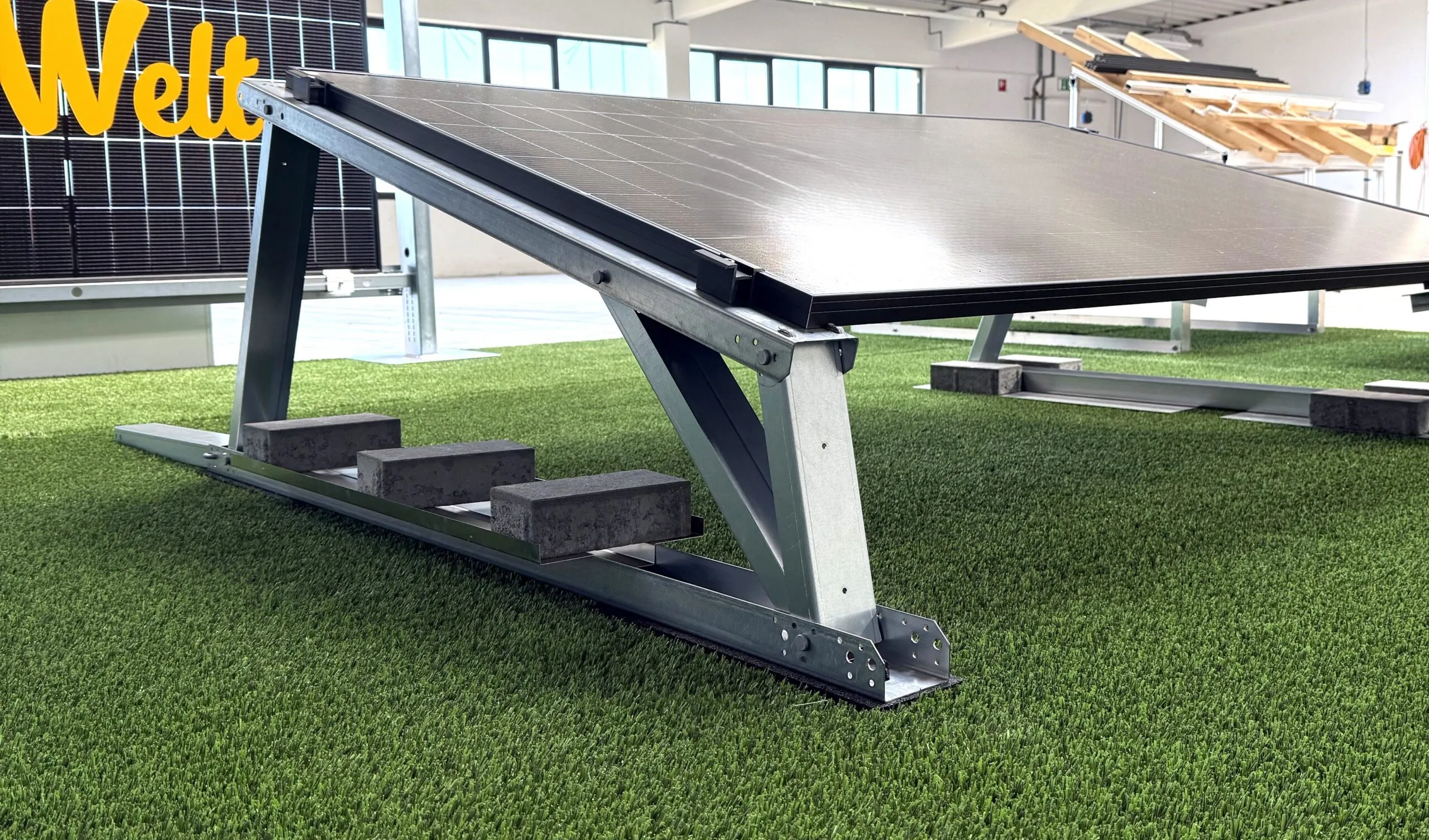

TRITON flora ist ein aufgeständertes Montagesystem für die extensive Begrünung von Flachdächern unter der Photovoltaikanlage. Ein Abstand zwischen Modul und Substrat von 30 cm ermöglicht das optimale Wachstum der Pflanzen. Kombiniert mit einem Zwischenraum von 80 Zentimetern sorgt TRITON flora für ausreichend Wartungswege, um die Begrünung zu pflegen und schattenwerfende Gewächse zu entfernen. TRITON flora wird entweder in Süd-Reihen, mit Ost/West oder mit Butterfly-Ausrichtung aufgebaut.

Die Montage von TRITON flora auf Gründächern erfolgt werkzeuglos mit Steckbolzenverbindungen. So wird die Unversehrtheit der Dachhaut unter dem Substrat gewährleistet. In Kombination mit dem hohen Vormontagegrad und der optimierten Logistik wird bei der Anbringung auf dem Dach enorm viel Zeit gespart.

Interesse am TRITON flora Gründachsystem? Kontaktieren Sie uns!

Checkliste TRITON flora

Datenblatt TRITON flora

Haben Sie Fragen zu TRITON flora für Gründächer? Oder planen Sie bereits ein Projekt und suchen Unterstützung? Kontaktieren Sie uns, wir sind gerne für Sie da!

einen Experten der T.Werk kontaktieren

Technische Details TRITON flora Gründachsystem.

Einsatz

Dachanbringung

Statik

Aufbauvarianten

Aufständerungslänge

Reihenfußabstand

Abstand Substrat zu Oberkante UK

Abstand Substrat zu Unterkante Modul (niedrigster Punkt)

Max. Bauhöhe inkl. PV-Modul

Mögliche Verbindersets

Abstand Modul zu Modul

Voraussetzungen Modul

Eigengewicht

Standardbelastung

Optional: Blitzschutz

Material

TRITON flora Gründachsystem

alle begrünten Flachdächer Bei Dachneigungen ≥ 3° mit zusätzlicher mechanischer Abrutschsicherung

Beschwerung ohne Dachdurchdringung

projektspezifische Windsog- und Verschiebeberechnung nach einem vom I.F.I.Institut in Aachen erstellten Berechnungstool aufgrund von Untersuchungen im Grenzschicht-Windkanal; Lastannahmen nach Eurocode 1 (DIN EN 1991-1)

Süd | Ost/West | Butterfly

1.473 mm

ab 1.497 mm

603 mm

301 mm

ab 624 mm

120, 168, 240, 360, 456, 528

bis 801 mm möglich

(1.600 - 2.400) × (1.060 - 1.150) × (29 - 51) mm (Sonderlösungen möglich) Mindestanordnung: 2 × 2 OW-Doppelmodule; 2 × 3 / 3 × 2 Süd-Module Modulausrichtung: horizontal; Modulbefestigung: kurze Seite

7,83 kg, ab 3,22 kg/m² mit Verbindersets

bis 2,4 kN/m², optional 5,4 kN/m² (Mittelaufständerung)

Einsatz nach DIN EN 62305-3 als nat. Bestandteil d. Ableitung einer Blitzschutzanlage

350 GD + ZM620/310; C35K 5.6 Dickschichtverzinkt (tZn); S250 GD verz. u. pulverbeschichtet; Aluminium EN AW 6063 T66; Edelstahl A2-70; Bautenschutzmatte: Gummigranulat

Ihre Vorteile bei der T.Werk GmbH.



Individuelle Montagelösungen

Bei uns können Sie aus einer breiten Produktpalette wählen. Freiflächen, Deponien, Foliendächer, Gründächer, Trapezdächer, Ziegeldächer, Falzdächer, Fassade… Wir haben für alles eine Lösung. Sollte mal was nicht passen, wird es passend gemacht.



Schnelle Montage

Unsere Montagesysteme sind kinderleicht zu montieren und benötigen so gut wie keine Einarbeitungszeit. Mit unseren Produkten werden Sie auf der Baustelle effizienter und können Ihre Kapazitäten sinnvoll einsetzen. Denn Zeit ist Ihr kostbarstes Gut.



Hochwertig, sicher & preiswert

Bei uns bekommen sie qualitativ hochwertige Systeme und Komponenten zu einem herausragenden Preis- Leistungsverhältnis. Wir arbeiten stets an Optimierungen und Produktivitätssteigerungen die wir gerne an Sie weitergeben.



Unterstützung in jeden Belangen

Sie bekommen bei uns nicht nur ausgereifte Montagesysteme, sondern auch individuell auf Sie zugeschnittene Dienstleistungen damit Sie sich auf Ihre Kernprozesse konzentrieren können. Hier bringen wir unsere langjährigen Erfahrungen und unser professionelles Netzwerk ein.

l

Qualität & Effektivität

Qualität und Kundenzufriedenheit haben für uns höchste Priorität. Daher optimieren wir stets unsere Prozesse. Wir sind ein durch den TÜV SÜD nach ISO 9001:2015 zertifiziertes Unternehmen. Darüber hinaus sorgen wir schon bei unseren Lieferanten mit QS-Vereinbarungen und Abnahmeprüfzeugnissen für hohe Standards.

i

12 Jahre Produktgarantie

Sicherheit steht bei uns an oberster Stelle. Unsere Systeme werden auf Herz und Nieren geprüft. Unser Flachdachmontagesystem TRITON wurde z.B. im Windkanal beim I.F.I in Aachen getestet. Auf Wunsch bekommen Sie projektspezifische, prüffähige Statikberechnungen. Auf unsere Produkte haben Sie 12 Jahre Garantie.

TRITON flora PV Gründachsystem.

Allgemeine Vorteile begrünte Flachdächer

Natürliche Kühlung des Gebäudes im Sommer, Isolierung im Winter.
Reduktion des Regenwasserabflusses.
Senkung der Umgebungstemperatur und Verbesserung der Luftqualität.
Schutz der Dachhaut vor UV-Strahlung, extremen Temperaturen und Hagel.
Förderung der Artenvielfalt durch Gründächer, indem sie Lebensräume für Insekten, Vögel und andere Kleinlebewesen schaffen.

Mehrwert durch Photovoltaik auf Gründächern

Auf Gründächern erzielen PV Module eine höhere Effizienz, da die Begrünung eine kühlende Wirkung ausübt.
Standsicherheit wird durch Ballastierung, Substrat und Pflanzen gewährleistet.
Begrünte Flachdächer binden Schmutz und verringern so Ablagerungen auf den PV Modulen.
Kombination einer Fläche zur ökologischen Begrünung und gleichzeitigen Stromgewinnung.
Photovoltaik auf Gründächern senkt Energiekosten, erhöht den Autarkiegrad und fördert den lokalen Einsatz erneuerbarer Energien.

Vorteile TRITON flora Gründachsystem

Werkzeug- und spanlose Montage mit Steckbolzensystem.
Steuerpunktmechanismus für Ausrichtung der TRITON XL Strebe an Steckposition des Bolzens.
Schnelle und einfache Montage durch hohen Vormontagegrad und optimierte Logistik.
Durchdringungsfreie Anbringung allein durch projektspezifische Ballastierung.
Ideale Reihen- und Höhenabstände für optimales Wachstum und leichte Pflege der Pflanzen.
Verschiedene Aufbauvarianten: Süd-Reihen, Ost/West oder Butterfly-Ausrichtung.
15° Neigung für optimale Energieerzeugung.
Optional: Integrierte Absturzsicherung.
Optional: Zertifizierter, blitzstromtragfähiger Aufbau bei Einbindung in ein Blitzschutzkonzept.
