Photovoltaik Befestigung für Flachdächer

TRITON: Flachdach
PV Montagesystem

TRITON Süd & TRITON Ost/West ist ein aerodynamisches,
durchdringungsfreies PV Montagesystem für Flachdächer
aller Art mit druckfestem Untergrund.



LV-Texte
Jetzt unverbindlich anfragen
Häufig gestellte Fragen

TRITON: Werkzeugarme Montage. Hoher Vorfertigungsgrad.

Das TRITON PV Montagesystem für Flachdächer zeichnet sich durch einen einfachen Systemaufbau und eine schnelle Montage aus. Mit einem innovativen Steckbolzensystem erfolgt der Aufbau der Aufständerung werkzeuglos, mit nur geringen Mess- und Einstellarbeiten. Dabei schont TRITON maximal die Dachhaut. Die Montage erfolgt spanlos und bis zu 3° Grad Dachneigung durchdringungsfrei mit aerodynamisch optimierter Ballastierung.



Ein hoher Vormontagegrad spart zudem signifikant Zeit in der Montage auf dem Flachdach. Die Kombination von Süd- und Ost/West-Aufständerungen sorgt für eine optimale Flächennutzung und optimales Eingehen auf Störkonturen. TRITON eignet sich für nahezu jede Flachdacheindeckung, was Planungs- und Lagerhaltungskosten minimiert und die Montage routiniert.

Einzigartige werkzeuglose Montage mit Steckbolzenverbindungen

Bis ≤  3° Dachneigungen ohne Dachdurchdringung, nur mit Beschwerung

Modulausrichtung in Ost-West und/oder Süd für optimale Flächennutzung

Aerodynamisch optimiert für ballastarmes Gesamtsystem und Standsicherheit

Montage des TRITON Flachdach PV Montagesystems

TRITON ist eine aerodynamische, durchdringungsfreie PV Aufständerung für Flachdächer aller Art. Realisiert wird TRITON sowohl als Ost/West-Aufständerung mit 12° Neigung als auch als Süd-Aufständerung mit 12° oder 15° Neigung. Für eine optimale Flächennutzung können beide Ausrichtungen kombiniert werden.

Die Montage von TRITON erfolgt bei Dachneigungen von ≤ 3° ohne Dachdurchdringung nur mit Beschwerung durch Standard-Baumaterial. Bei Bitumen Flachdächern mit einer Neigung von bis zu 10° kann das TRITON Flachdachmontagesystem mit einer mechanischen Abrutschsicherung installiert werden.

Um ein ballastarmes Gesamtsystem zu gewährleisten wurde das TRITON PV Montagesystem in einem WtG zugelassenen Grenzgeschwindigkeitskanal auf seine Standsicherheit getestet und gleichzeitig aerodynamisch optimiert. Somit können mit TRITON auch Dächer mit geringer Lastreserve für die Photovoltaik sinnvoll genutzt werden.

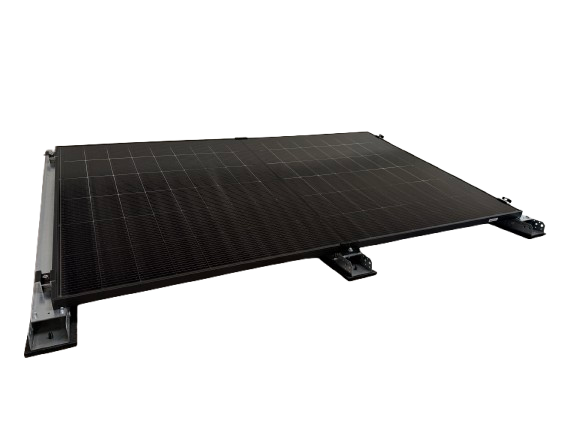

Bei sehr hohen Schneelasten wird TRITON mit einer dritten Aufständerung eingesetzt. Gleichzeitig ermöglicht diese die sichere Montage großer Module bis 3 m². Mit einer Lastverteilungsmatte kann TRITON auf weichen Dämmungen sicher und dachschonend verbaut werden.



Broschüre Flachdach

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen
Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren
Das PV Montagesystem Flachdach TRITON

Sie haben Fragen zum TRITON PV Montagesystem für Flachdächer? Schreiben Sie uns!

Step 1 of 2

Technische Details TRITON Photovoltaik Flachdach Montagesystem.

Variante
Aufständerungslänge
Reihenfußabstand
Verschattungsabstand
Abstand zur Dachhaut
Max. Bauhöhe
Eigengewicht
SÜD
HZ 12°
1.373 mm
ab 1.397 mm
1.397 - 1.637 mm
102 mm
287 mm
4,7 kg/m²
SÜD
HZ 15°
1.373 mm
ab 1.397 mm
1.397 - 1.637 mm
102 mm
342 mm
4,8 kg/m²
SÜD
XL 12°
1.473 mm
ab 1.497 mm
1.497 - 1.737 mm
102 mm
306 mm
4,7 kg/m²
SÜD
XL 15°
1.473 mm
ab 1.497 mm
1.497 - 1.737 mm
102 mm
365 mm
4,8 kg/m²
OST WEST
HZ (bis 1.060 mm Modulbreite)
2.285 mm
2.357 mm
-
ca. 102 mm
287 mm
ca. 3,4 kg/m²
OST WEST
XL (ab 1.061 mm Modulbreite)
2.461 mm
2.533 mm
-
ca. 102 mm
306 mm
ca. 3,4 kg/m²

Referenzen TRITON Photovoltaik Flachdach Montagesystem.

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden. Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden. Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

TRITON: Für jedes Flachdach geeignet.

Das PV Montagesystem TRITON kann auf sämtlichen Flachdächern mit druckfestem Untergrund installiert werden. Mehr zu den Besonderheiten der verschiedenen Flachdächer finden Sie auf unseren weiteren TRITON-Seiten:

Bitumen-Flachdach

Gründach

Kies-Flachdach

Folien-Flachdach

Sie planen ein PV Projekt auf einem Flachdach und suchen dafür eine Unterkonstruktion? Kontaktieren Sie uns!

einen Experten unverbindlich kontaktieren

TRITON PV Montagesystem Flachdach.

Mehrwert durch Photovoltaik auf Flachdächern

  • Photovoltaik auf Flachdächern werten Immobilien ökologisch auf und bieten Vorteile in der Energiebilanz-Zertifizierung.
  • Sie amortisieren sich in wenigen Jahren durch ein attraktives Business-Modell mit Eigenverbrauch und Einspeisevergütung.
  • Es werden bereits versiegelte Flächen für die nachhaltige Energiegewinnung genutzt.
  • Photovoltaik auf einem Flachdach senkt Energiekosten, erhöht den Autarkiegrad und fördert den lokalen Einsatz erneuerbarer Energien.

Vorteile von Photovoltaik auf Flachdächern

  • Durch den leichten Zugang sind Photovoltaikanlagen auf Flachdächern schnell und einfach montiert.
  • In der Regel kann auf ein Gerüst verzichtet werden.
  • Der Wartungsaufwand und die Betriebskosten sind sehr gering.
  • Bei Aufständerung der PV-Anlage wird die Leistungsfähigkeit der Module durch eine optimale Hinterlüftung erhöht.
  • PV-Flachdachanlagen können schnell demontiert und andernorts wieder aufgebaut werden.
  • Das PV Montagesystem kann komplett durchdringungsfrei montiert werden.

Vorteile TRITON PV Montagesystem Flachdach

  • werkzeuglose, spanlose Montage durch einzigartiges System mit Steckbolzenverbindungen.
  • Hoher Vormontagegrad und optimierte Logistik garantieren schnelle und einfache Montage.
  • Durchdringungsfreie Montage allein durch Beschwerung.
  • Verwendung von Standard-Betonsteinen zur Ballastierung.
  • In einem WtG zugelassenem Grenzgeschwindigkeitskanal auf Standsicherheit getestet und aerodynamisch optimiert.
  • Auch geeignet für Dächer mit geringer Lastreserve.
  • Dritte Aufständerung für hohe Lasten und Montage großer Module.
  • Lastverteilungsplatte für Anbringung auf weichen Dämmungen.
  • Optional: Zertifizierter, blitzstromtragfähiger Aufbau bei Einbindung in ein Blitzschutzkonzept.

Photovoltaik Montage auf Flachdächern.

Die Installation von Photovoltaik auf Flachdächern birgt viele Vorteile: Die Montage selbst ist genau wie Wartung, Reinigung und Reparatur sehr einfach. Der Zugang ist deutlich leichter, die Monteure können sich sicher bewegen, auf ein Gerüst kann in der Regel verzichtet werden. Zudem müssen keine Dachziegel entfernt werden. Erfolgt die Anbringung allein durch Ballastierung, bleibt die Dachhaut unverletzt.



Geeignet für eine Photovoltaikanlage sind sämtliche Flachdächer mit druckfestem Untergrund, zum Beispiel Folien-, Kies-, Bitumen-, Grün- oder Trapezblechdach. Wichtig bei der Auswahl der Unterkonstruktion ist neben der einfachen und schnellen Montage die Flexibilität in der Ausrichtung. So kann die vorhandene Fläche optimal ausgenutzt werden. Weiter sollte das PV Montagesystem durchdringungsfrei angebracht werden und möglichst ballastarm sein.
