PV Flachdach Montagesystem SÜD

TRITON SOUTH

Pv Flachdach Montagesystem – Triton Süd

Im Bereich Flachdach Montagesysteme bieten wir neben dem erfolgreichen TRITON Ost/West-System auch die Variante mit Süd-Ausrichtung an.

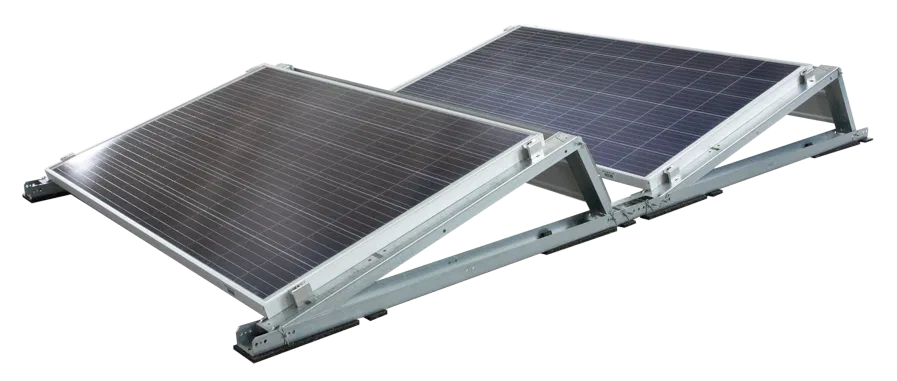

The TRITON PV flat roof mounting system is an aerodynamic, penetration-free PV mounting system for flat roofs of all types with a pressure-resistant substrate (foil, bitumen, gravel, green or trapezoidal sheet metal roof). The mounting system can be realized as an east/west elevation with 12° inclination as well as a south elevation with 12° or 15° inclination.

Installation is carried out for roof pitches ≤ 3° without roof penetration, only with weighting. For roofs with a pitch of up to 10°, the TRITON flat roof system can be installed with mechanical anti-slip protection. To ensure a low-ballast overall system, the TRITON flat roof system was not only tested for stability in a WtG-approved boundary layer wind tunnel, but also optimized aerodynamically. This means that even roofs with a low load reserve can be used sensibly for photovoltaics.

A lightning current-capable version of the TRITON system in accordance with DIN EN 62305-3 is also available as an option.

The high degree of pre-assembly and the unique, tool-free assembly with plug-in bolt connections are outstanding. Chipless installation ensures that the roof cladding remains intact. Thanks to the pre-configuration of the TRITON system, no time-consuming measuring and adjustment work is required.

Variant	HZ 12°	HZ 15°	XL 12°	XL 15°
Elevation length	1,373 mm	1,373 mm	1,473 mm	1,473 mm
Row foot spacing	from 1,397 mm	from 1,397 mm	from 1,497 mm	from 1,497 mm
Shading distance	1,397\|1,445\|1,517\|1,637 mm		1,497\|1,545\|1,617\|1,737 mm
Distance to roof cladding	102 mm	102 mm	102 mm	102 mm
Max. Overall height	287 mm	342 mm	306 mm	365 mm
Own weight	4.7 kg/m²	4.8 kg/m²	4.7 kg/m²	4.8 kg/m²

TRITON
ist in der griechischen Mythologie ein Meeresgott, der Seefahrer schützt in dem er u. A. Wellen beruhigen kann.

Das T.Werk TRITON Flachdachsystem hat gleich mehrfach eine schützende Wirkung: Mit der Vormontage entfallen Zerspanungsarbeiten auf dem Dach, die die Dachhaut verletzen könnten. TRITON kann als natürlicher Bestandteil der Blitzschutzanlage fungieren und nicht zuletzt schützt TRITON die Wirtschaftlichkeit der PV-Installation durch optimale Aufstellungsmöglichkeiten für einen maximierten Ertrag.


