Eine präzise Planung von PV-Anlagen auf Gründächern ist insbesondere im Hinblick auf Flächeneffizienz, Montagezeiten und statischer Anforderungen entscheidend. Für unser Gründachsystem TRITON flora stellen wir Ihnen hier ausführliche Informationen zu möglichen Reihenfußabständen bereit.
Warum sind Reihenfußabstände entscheidend?
Der Reihenfußabstand gibt den Platz zwischen den hinteren Füßen einer Modulreihe zur nächsten an. Dieser Abstand hängt von der gewählten Neigung, der Modulgröße und den eingesetzten Verbindern ab. Ein korrekt berechneter Reihenfußabstand ist essenziell, um Verschattungen der Module zu vermeiden und eine optimale Flächennutzung der installierten PV-Anlage sicherzustellen.
Wichtig dabei: Nur wenn zwischen den Modulreihen genügend Sonnenlicht und Niederschlag auf die Vegetation gelangen, kann sich die Begrünung dauerhaft erhalten und weiterentwickeln. Zu geringe Abstände führen zu anhaltender Verschattung, erschweren die Pflege (Rückschnitt, Entfernen von Fremdbewuchs, Kontrolle von Abläufen) und können damit Funktionsverluste der Dachbegrünung begünstigen.
In der Praxis werden für Solar‑Gründächer (je nach Ausrichtung/System) mindestens ca. 50–80 cm Reihenabstand als Orientierungswert empfohlen.

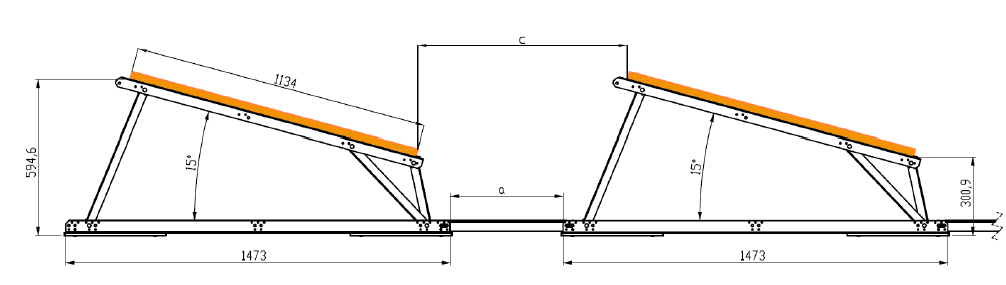

Übersicht: Gründachsystem TRITON flora XL 15° Süd
In der Süd-Ausrichtung unseres TRITON flora Gründachsystems variiert der Reihenfußabstand je nach verwendetem Verbinder-Set. Die Grundbreite von 1473 mm wird dabei durch die jeweilige Länge des Verbinders ergänzt:
| Verbinder-Set (a) | Modulabstand (c) | Reihenfußabstand 1.473 mm + (a) |
|---|---|---|
| 120 (24 mm) | 394 mm | 1497 mm |
| 168 (72 mm) | 442 mm | 1545 mm |
| 240 (144 mm) | 514 mm | 1617 mm |
| 360 (264 mm) | 634 mm | 1737 mm |
| 456 (360 mm) | 730 mm | 1833 mm |
| 528 (432 mm)* | 802 mm* | 1905 mm* |
*Standardkonfiguration

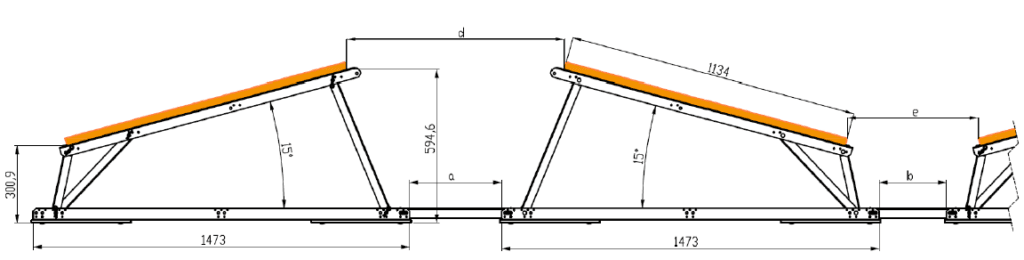

TRITON flora XL 15° Ost-West
Für die Ost-West-Ausrichtung ergibt sich der Reihenfußabstand aus der Summe zweier Basislängen (2×1473 mm) plus den eingesetzten Verbindern auf beiden Seiten. Das sorgt für eine flexible Skalierung.
Beispiel für die Standardkonfiguration:
1473 mm + 360 mm + 1473 mm + 264 mm = 3570 mm
Fazit
Mit dieser neuen Übersicht zu den Reihenfußabständen für das TRITON flora Gründachsystem erhalten Planer, Solarteure und Fachpartner eine wertvolle Unterstützung für die exakte Auslegung ihrer Photovoltaikprojekte auf Gründächern.
Die Übersicht als pdf finden Sie hier.
